久好電子的芯片聞名遐邇，然而要想使用芯片，各種類型的“板子”是必不可少的。在上一期中，我們認識了JHM110X系列，這一次將繼續以同樣的形式，介紹久好電子JHM1200/1400/JHM2000/2031系列的評估、批量測試板套件。

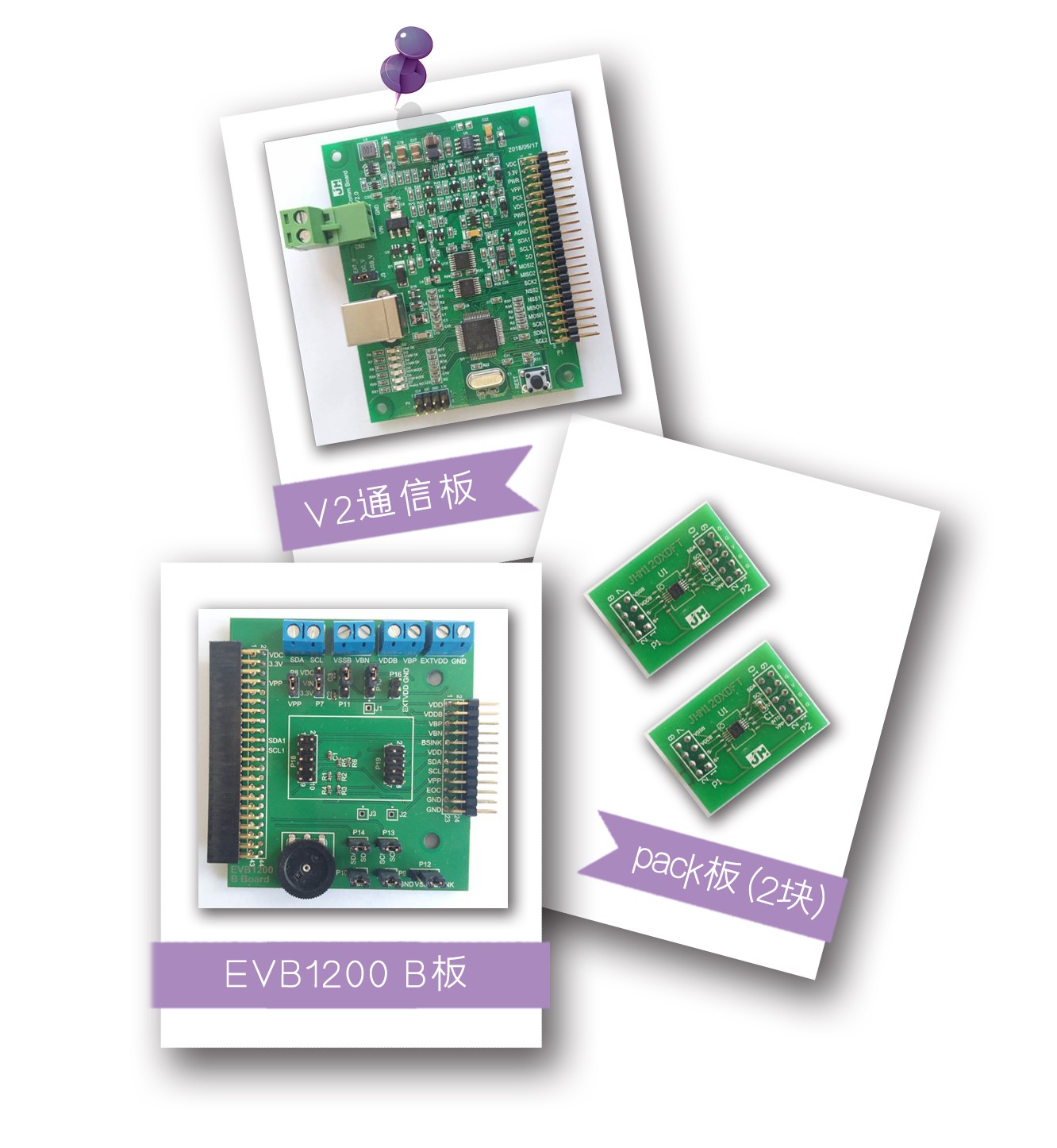

一、JHM1200評估套件

1.V2通信板（Comm Board V2）可用于EVB110X/EVB120X/ EVB140X/EVB200X...等校準板連接PC機使用。

2.EVB1200 B板(EVB1200 B)也叫做EVB1200傳感器替代板，板上有四個110K電阻形成的惠斯通電橋，其中一個橋阻上串10K電位器，用于模擬電阻橋式壓力傳感器的信號輸出。同時此板上有接線端子和排針，方便評估JHM1203與客戶的電阻橋式傳感器是否匹配。

3.JHM1203 pack板（JHM1203 Pack Board），是將JHM1203的封裝片焊接到方形PCB上，同時板上有4*2*2.54和5*2*2.54排座各一個，方便安裝到EVB1200 B板的插座上評估JHM1203。套件另包含一根USB線。

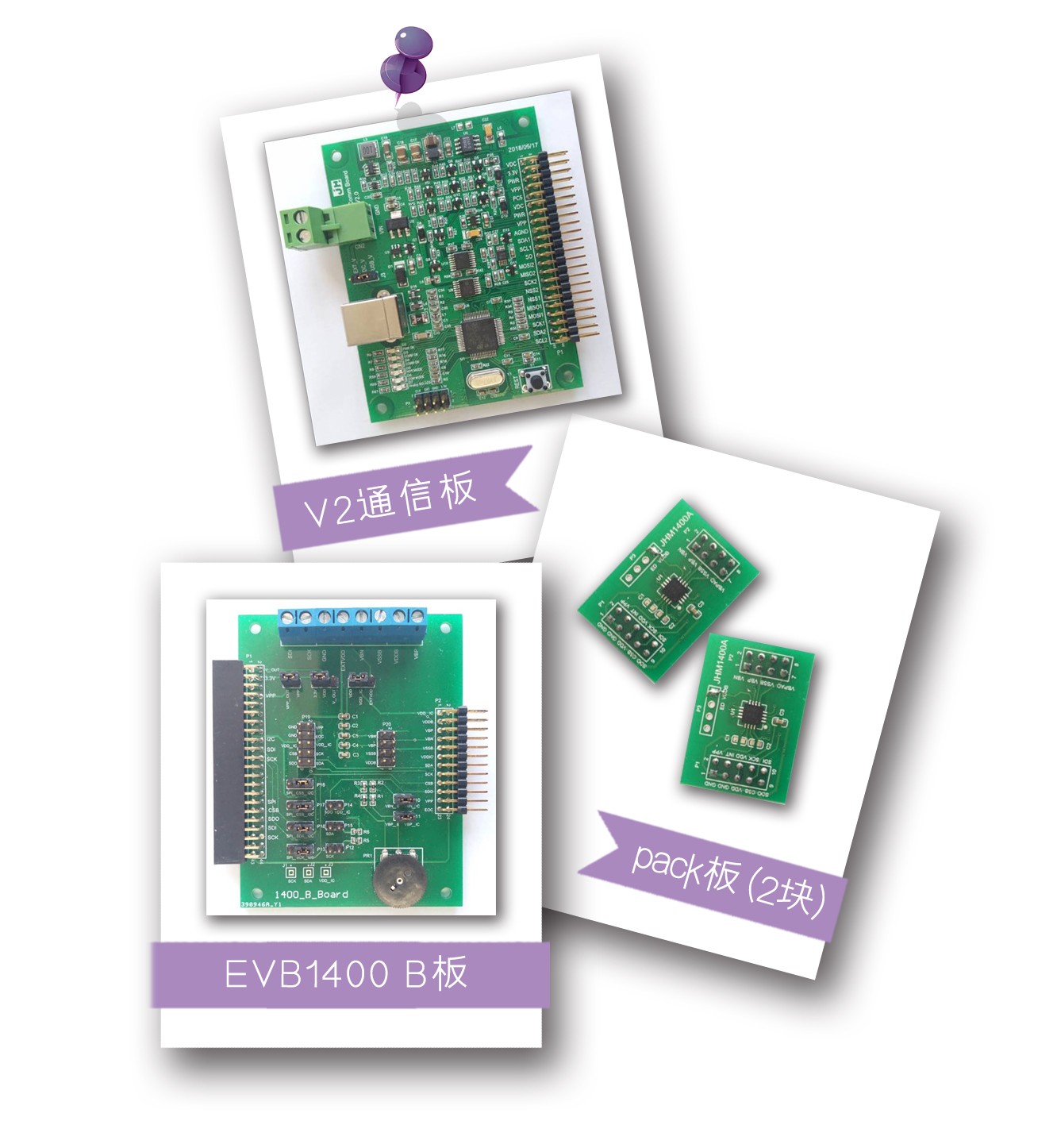

二、JHM1400評估套件

4.EVB1400 B板(EVB1400 B)也叫做EVB1400傳感器替代板，板上有四個30K電阻形成的惠斯通電橋，其中一個橋阻上串10K電位器，用于模擬電阻橋式壓力傳感器的信號輸出。

套件中另包含V2通信板、兩塊JHM1400PACK板和一根USB線。

三、JHM2000評估套件

5.EVB2000 B板(EVB2000 B)也叫做EVB2000傳感器替代板，板上有五個9pF電容，用于模擬單電容，差分電容和全橋電容傳感器的信號輸出。同時此板上有接線端子和排針方便評估JHM2000與客戶的電容傳感器是否匹配。

套件中另包含V2通信板、兩塊JHM2000PACK板和一根USB線。

四、JHM2031評估套件

6.JHM2031目前沒有封裝片，可以提供裸片，供客戶自行打線后使用V2通信板進行評估。

套件中包含V2通信板和一根USB線。

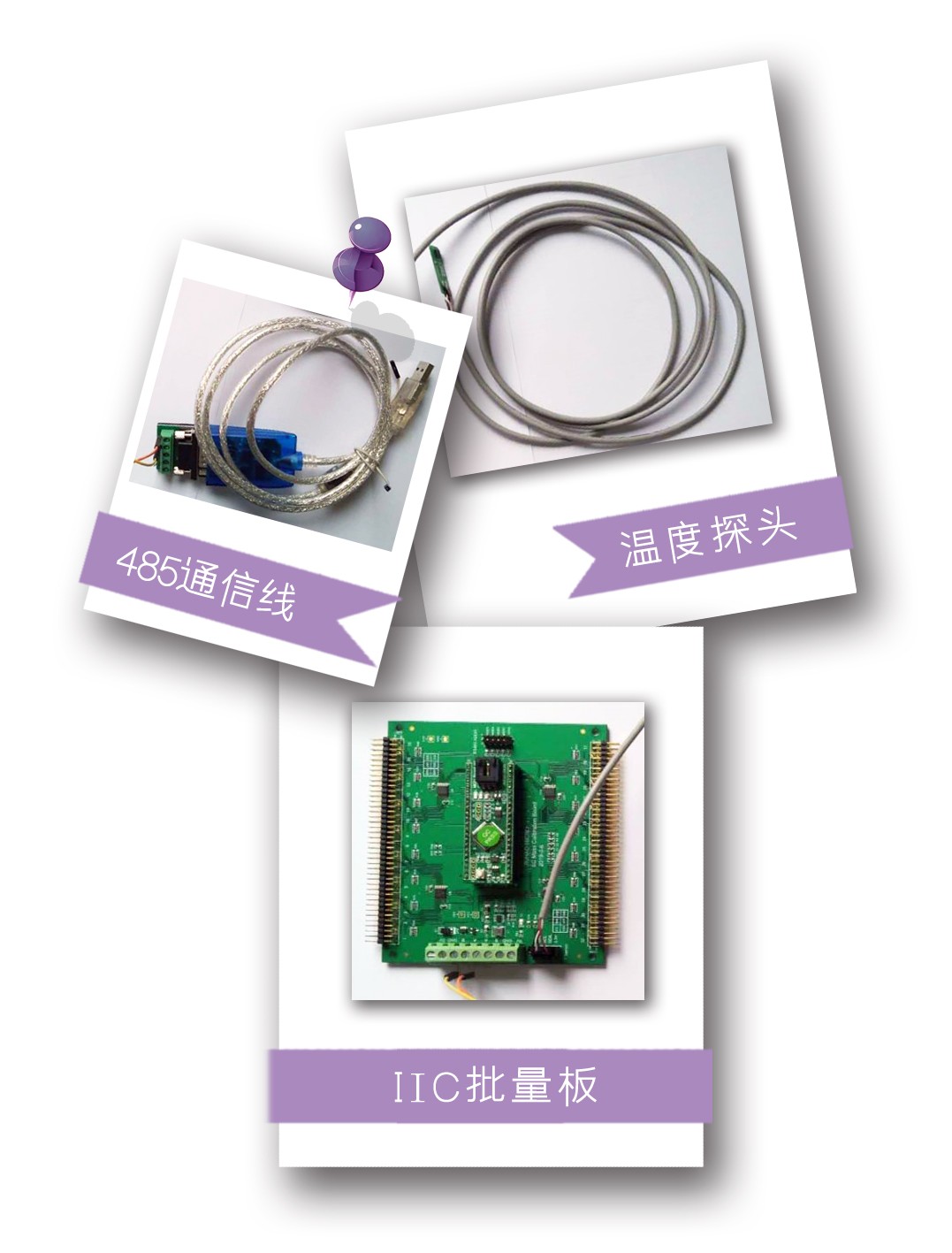

五、IIC批量校準套件

7.IIC信號批量板(MCB IIC)可用于JHM1203/1400, JHM2000/2031的批量校準，單塊批量板可同時校準32路傳感器，IIC信號批量板使用RS485與上位機通信，支持板級級聯，最多可級聯32塊，意味著最多可同時校準1024路傳感器。

8.由于客戶的應用方式不同，客戶可能需要不同類型的連接件。我們提供40*2*2.54鍍金直排針、40*2*2.54鍍金90度彎腳排針和40*2*2.54鍍金彎腳排座供客戶選擇。在客戶不需要指定插件時，我們默認提供40*2*2.54鍍金90度彎腳排針。
